캐리지 이동식 쓰레기 트럭

제품 개요
ZBH5251ZXXDFE6 캐리지 이동식 쓰레기 트럭 트럭은 통합 쓰레기 압축기와 수평 분리 스테이션 (이하 "암 트럭"이라고 함)의 상자 본체와 일치하도록 당사에서 독립적으로 개발 및 설계했습니다. 차는 외관이 아름답고 성능이 우수하고 작동하기 쉽고 운전자는 운전실의 모든 작업을 제어 할 수 있습니다. 섀시는 Dongfeng Commercial Vehicle Co., LTD.에서 생산한 tianlong DFH1250D4 class II 자동차 섀시를 채택하고 배기 가스는 국가 ⅵ 표준을 충족합니다. 지브 장치는 Shanghai Waller Hoisting Equipment Company 또는 Hunan Wuling Machinery Manufacturing Co., LTD에서 제조합니다. 트럭은 안정적이고 효율적이며 작동하기 쉬운 쓰레기 수거차입니다.

기능 개요

팔 당기는 트럭의 주요 기능은 상자 당기기, 상자 내리기, 쓰레기 이동, 내리기 등입니다.

적용 범위
캐리지 이동식 쓰레기 트럭은 주로 LYSZ15A, LYSZ18A, LYSZ20CY 및 기타 통합 쓰레기 압축기, XT22 및 기타 상자와 일치합니다.

주요 구조 및 성능 특성
이 풀러는 주로 다음과 같이 섀시, 풀러 장치, 후방 지지 장치, 유압 시스템, 전기 시스템 등으로 구성됩니다.

1.차대
섀시. Dongfeng Commercial Vehicle Co., LTD에서 수정한 Tianlong DFH1250D4 유형 2 자동차 섀시. 섀시는 강력한 힘과 큰 운반 능력을 가지고 있으며 중국에서 가장 진보되고 신뢰할 수있는 국가 ⅵ 배출 상용차 섀시 중 하나입니다.
엔진. Dongfeng Cummins D6.7NS6B290 디젤 엔진, 정격 출력 213kW, 배기 가스는 국가 ⅵ 표준을 충족합니다.
2. 팔 장치

Pull Arm 장치는 섀시에 설치되며 주요 기능은 Pull Box, Unloading Box, Unloading 자재 등입니다.
팔 당기는 장치의 상자 잠금 장치는 주로 상자를 잠그고 상자의 움직임을 제한하며 안전한 운송을 보장하고 하역 과정에서 팔 당기는 장치를 보호하는 역할을하는 데 사용됩니다.
3. 후면 지원
후방 지지 장치는 섀시 거더의 끝에 장착됩니다.
차량이 최대 하중으로 쓰레기통을 당기거나 내릴 때 후방 지지 롤러가 지면을 지지하여 차량이 뒤로 기울어지는 것을 방지할 수 있도록 아우트리거 실린더가 완전히 확장되어야 합니다. 차량이 정상적으로 운행 중일 때 아우트리거 실린더를 후퇴시키고 지지 롤러를 후퇴시켜야 합니다.
4. 유압 시스템
유압 시스템은 붐 카의 기능을 구현하기 위한 전원 및 제어 시스템입니다.
붐 카의 유압 시스템은 개방형 시스템입니다. 오일 펌프는 힘을 받아 각 루프의 실린더에 압력 오일을 제공하기 위해 힘 견인기에 의존합니다. 압력 오일의 흐름 방향은 다중 방향 밸브를 통해 제어되어 각 루프의 작업을 제어합니다. 유압 시스템은 메인 실린더 루프, 슬라이드 암 루프, 잠금 루프, 후방 지지 루프 및 구획 루프로 구성됩니다. 시스템의 최대 작동 압력은 30MPa입니다.

붐 카의 상자는 차량에서 떨어져 있어야 하기 때문에 카 루프는 퀵 체인지 조인트를 통해 카의 유압 시스템에 연결됩니다.
5. 전기 시스템

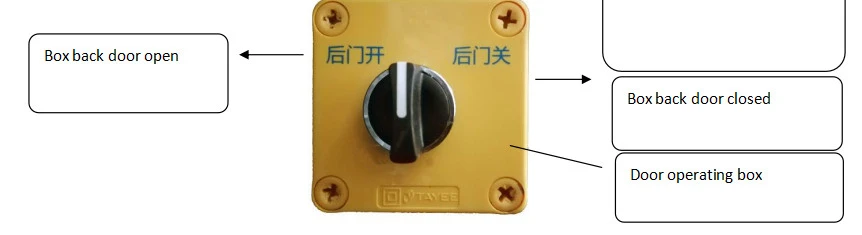

붐 카의 전기 시스템은 섀시 전원 공급 장치에서 전원을 공급받습니다. 스위치, 릴레이 및 근접 스위치의 제어를 통해 주로 메인 암의 리프팅, 슬라이딩 암의 확장 및 확장, 상자 잠금의 스위치, 후방 지지대 및 스위치의 후퇴 및 후퇴를 실현합니다. 박스 언로딩 도어.
6. 작업 작동 모드
캐리지 이동식 쓰레기 트럭 트럭은 전기적으로 제어됩니다. 운전자는 컨트롤 박스 버튼을 통해 조종석의 모든 작업을 완료할 수 있습니다.

조작 상자. 운전석 좌측에 위치하며 주로 박스 견인, 박스 하역, 하역 작업에 사용됩니다.
전원 공급 장치 상자. 운전석 우측에 위치하며 암풀러의 전원을 제어합니다.
강제 잡기 스위치, 강제 잡기 스위치를 중지합니다. 포스 익스트랙터를 제어하기 위한 캡 전면 상부에 위치하고 있습니다.

제품의 주요 기술 매개변수

주요 장점
1.우수한 성능
풀 암의 구조에는 고강도 강이 사용되었으며 주요 부품에는 고강도 매몰 주조가 사용되어(아래 4개의 그림 참조) 안전성을 높이고 수명을 연장합니다.


2,양질
높은 액세서리 구성. 유압 오일 펌프, 주 제어 밸브, 유압 잠금 장치, 균형 밸브, 근접 스위치 및 기타 주요 유압 전기 부품은 우수한 품질과 높은 신뢰성을 갖춘 국제적으로 유명한 브랜드입니다.
3,안전하고 믿을 수 있는

전기 유압 연동 논리 제어. 풀러에는 높은 안전성을 위해 다층 전기 유압 연동 논리 제어 장치가 장착되어 있습니다.
언로드 상태에서 상자 잠금 장치와 자동 언로드 잠금 장치가 잠긴 후에 만 ​​​​상자를 들어 올리고 내릴 수 있습니다.
하역 중에는 상자 잠금 장치와 전면 프레임이 움직일 수 없습니다.

완충 장치. 유압 시스템은 상자 버퍼 낙하 장치에 설정되어 상자가 특정 각도로 떨어지면 센서가 전기 신호를 트리거하고 회로는 유압 시스템의 버퍼 밸브를 제어하므로 상자가 차량에 부드럽게 떨어질 수 있습니다. , 단단한 충격을 피하십시오.

차량에는 부저가 장착되어 있습니다. 차량 풀 암 코트가 작동하면 소리 경보가 울려 작업 영역의 직원에게 경고하고 개인 장비의 안전을 보장합니다.

후방 지원 장치. 후방 롤러 지지 장치는 차량 후방에 설치됩니다. 암 카가 풀 박스를 당기기 전에 후방 롤러가 지면에 지지되어 차량이 뒤로 기울어지는 것을 방지하여 안전하고 신뢰할 수 있습니다.

안전 버팀대. 차량에는 안전 지원 장치가 장착되어 있습니다. 차량이 유지 보수를 위해 풀 암을 들어 올려야 할 때 유지 보수 인력의 안전을 보호하기 위해 안전 브레이스를 지지해야 합니다.

4,높은 유지 보수성

차량은 유지보수가 쉽습니다. 차량 유지 보수, 팔을 들어 올릴 수 있으며 유지 보수 공간이 매우 큽니다. 유압 파이프와 전기 파이프는 결함 찾기 및 구성 요소 교체를 용이하게 하기 위해 배치됩니다.


직무
상자. 붐 카는 지면(또는 플랫폼)에서 카에 상자를 연결합니다.
케이스 내리기. 붐 카트는 상자를 카트에서 지면(또는 플랫폼)으로 들어 올립니다.
쓰레기 이송. 암 캐리지가 상자를 운반합니다.
해고하다. 트롤리는 상자를 들어 올려 쓰레기를 버립니다.

2,차량운행에 필요한 공간
(1) 붐 트럭에는 LYSZ18A 통합 쓰레기 압축기가 장착되어 있습니다. 차량 운송 및 주행 시 박스 상단의 최대 높이는 3980mm입니다(크기는 참고용입니다).

(2) 붐 트럭에는 LYSZ18A 통합 쓰레기 압축기가 장착되어 있습니다. 트럭이 컨테이너를 끌거나 내릴 때 컨테이너 상단의 최대 높이는 5100mm입니다(크기는 참고용입니다).

(3) 붐 트럭에는 LYSZ18A 통합 쓰레기 압축기가 장착되어 있습니다. 후크가 상자의 걸이 막대를 당기면 자동차와 상자의 길이가 16,100mm이고 후방 지지 롤러와 상자 사이의 거리는 1500mm입니다(크기는 참고용입니다).

(4) 붐 트럭에는 LYSZ18A 통합 쓰레기 압축기가 장착되어 있습니다. 차량 하차 시 박스 상단의 최대 높이는 7100mm입니다(크기는 참고용입니다).


첨부 파일: 자동차 및 상자 크기 다이어그램
