제품 소개
▼ 제품사양
1. 섀시 2. 진공 시스템 3. 보호 울타리 4. 회전 붐 5. 전기 시스템 6. 하수 관개 7. 가스 회로 시스템 8. 하수 흡입 파이프

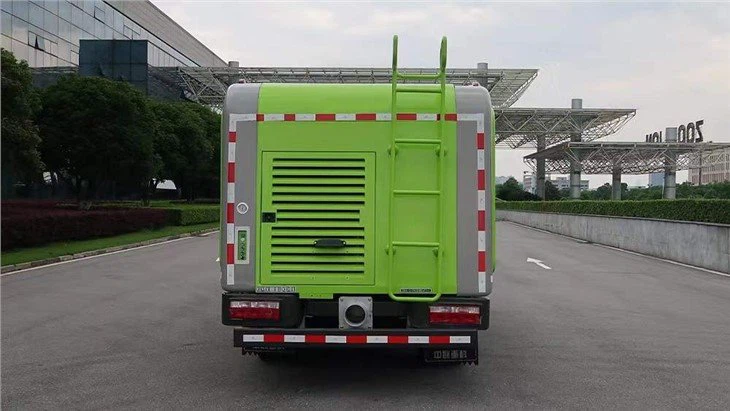

TypZBF5070GXEEQE6 수동 흡입 트럭은 당사에서 개발한 특수 시립 차량입니다. 주로 정화조, 침전물 및 도랑의 흡입 및 청소에 적용됩니다. 그것은 또한 정유, 철강, 화학 산업, 주택 관리, 위생 및 기타 산업의 폐수 및 침전물의 흡입, 운송 및 배출에 적용됩니다.
기능 소개:
하수 흡입: 워터 링 진공 하수 흡입 펌프는 벨트 풀리를 통해 섀시 측면에서 구동되어 하수 탱크에 진공을 생성합니다. 오수흡입관을 액면 아래에 삽입하면 대기압의 작용으로 오수를 오수탱크로 흡입하여 지정된 장소로 이송하여 배출한다.
하수 청소: 진공 펌프는 하수 탱크에서 고진공을 생성합니다. 물이 적고 경도가 일정한 슬러지에 오수흡입관을 삽입하거나 진흙, 모래, 쓰레기 등을 오수흡입관 입구에 맞추면 하수탱크의 고진공이 하수에 고속 기류를 발생시킵니다. 흡입 파이프. 이러한 오염 물질은 고속 기류의 작용으로 하수 탱크로 유입되어 하수 청소 작업을 완료합니다.
▼ M구조 및 성능 특징
물 링 진공 펌프가 채택되어 성능 저하없이 장기간 작동을 보장 할 수있는 저렴한 비용과 큰 흡입력을 제공하며 최대 공기 추출은 6m ³ / Min이고 한계 진공도는 93 %에 이릅니다.
오수 탱크는 6mm 강판으로 만들어졌으며 타원형 단면, 고액면 관찰 창 및 대구경 배출 파이프가 있으며 총 용적은 5M3이고 공시 용적은 4.33m3입니다.
탱크 상단의 회전 붐은 360도 회전할 수 있어 차량 주변의 다방향 작동에 적합합니다.
오수흡입관은 길이 8m, 직경 100mm의 PVC호스를 채용하여 회전붐의 하수흡입관과 연결되며, 전단부에는 하수청소 및 흡입이 용이하도록 특수하수흡입헤드가 장착되어 있습니다. 작업.
효율적이고 빠른 먼지 흡수 기능이 있습니다. 먼지 흡수 깊이는 4.5m 이상, 그랜드 슬램 흡수 시간은 4분 미만(깊이 1.5m)입니다.
그것은 고진공과 강력한 하수 청소 기능을 가지고 있으며 하수 흡입관 직경보다 작은 고체 입자를 효과적으로 흡입 할 수 있습니다.
▼ 제품 사용 범위
수동 흡입 트럭은 정화조의 분뇨 및 슬래그 액체와 같은 액체 오염 물질의 효율적인 흡입 및 배출 운송에 적합하며 부식성이 높은 액체의 흡입에는 적합하지 않습니다.
▼ 주요 기술 매개변수
| 차량 매개변수 | |||
모양 크기(길이*너비*높이) | 6023×2000×2490 | ||
연석 질량 Kg | 3930 | ||
최대 총 질량 kg | 7360 | ||
접근각 / 이탈각 | 27.7도/15.8도 | ||
C하시스매개변수 | |||
타자기 섀시 | EQ1075SJ3CDF | ||
타자기 엔진 | Q23-115E60 | Q28-130E60 | D20TCIF1 |
엔진 순출력/배기량 | 85/2300 | 96/2800 | 93/1999 |
최대 토크/속도 | 320 / 1400-2600 | 405 / 2000 | 350 / 1600-2400 |
섀시 방출 기준 | 내셔널 6 | ||
휠베이스 mm | 3308 | ||
최대 속도 km/h | 100 | ||
최소 회전 직경 m | 14.7 | ||
작동 성능 | |||
진공 펌프 모델 | SK{0}} | ||
진공 펌프 유형 | 워터 링 진공 펌프 | ||
진공 펌프 속도(r/min) | 1450 | ||
진공 펌프의 최대 유량 | 6000 | ||
최대 진공(퍼센트) | 93 | ||
유효 부피 (m3) | 4.33 | ||
최대 흡입 깊이(m) | >4.5 | ||
전체 탱크 시간 | < <="" 4min="" (depth=""> | ||
흡입관 직경 | 100 | ||
블로우다운 파이프 직경 | 200 | ||
하수 탱크 배출 | 공압 밸브는 블로우다운 파이프의 배출을 제어합니다. | ||
제품 본체 구성
| 안건 | 이름 | 그림 | 매개변수 | 특성 |
1 | 진공 펌프 |
| 흐름: 6000L/분 | 워터 링 펌프는 저렴한 비용으로 깨끗한 물로 밀봉되고 냉각됩니다. |
2 | 하수 탱크 |
| 최대 부피: 5m3 | 6mm 강판, 타원형 헤드 및 원통형 탱크로 구성됩니다. |
3 | 회전 붐 및 하수 흡입 파이프 |
| 붐 360도 회전 | 카운터웨이트가 있는 간단한 붐, 손쉬운 수동 조작. |
4 | |
| 블로우다운 파이프 직경: 200mm | 수동 조작을 피하기 위한 공압 버터플라이 밸브 제어 스위치. |
